用于電壓互感器二次回路壓降引起的誤差的測試
參考標準：DL/T 1152-2012
接線錯誤自動提示，多重保護，使用安全
測量數據自動根據誤差大小進行量程切換
數據自動修正功能；完全消除導線、隔離互感器及現場干擾帶來的誤差
銷售熱線：027-87455611
全天熱線：15308655582
-
產品簡介
電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題，電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中，電壓互感器二次導線壓降引起的計量誤差往往是最大的。電能計量裝置檢定規程《SD109－83》和有關技術法規，對電壓互感器二次回路壓降引起的誤差均有規定，必須準確、快速、方便、可靠地測量出來。
電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。所謂電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。
電壓互感器二次回路壓降測量方法通常有間接測量法和直接測量法兩種（無線測量屬于間接測量法），由于間接測量法準確度不太高，不能滿足測量要求，一般不采用此種方法，而直接測量法（校驗儀測量法）采用測差原理，準確度高，測量可靠，因此在實際測量中大量采用。
直接測量法在實際使用過程中，仍存在一些不方便之處，如每次只能測試一相數據，接線錯誤改正不方便，測量結果準確度有待提高，測試結果計算復雜不方便等。

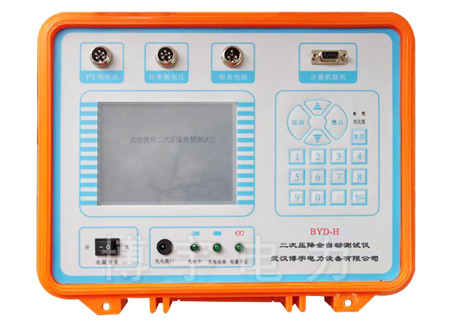

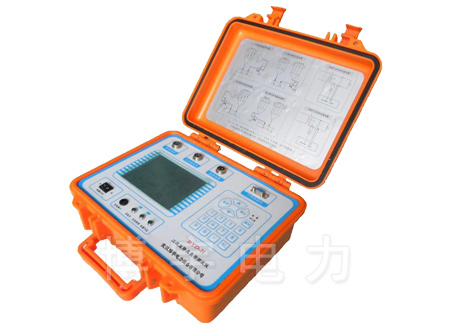

針對以上問題，武漢博宇電力設備有限公司的科技人員利用最新科技成果，研制生產出高性能價格比，技術水平達到國際先進水平的BYD-H二次壓降測試儀。
-
產品別稱
二次壓降測試儀、二次壓降測量儀、PT二次壓降測試儀、PT二次壓降測量儀、全自動二次壓降測試儀、全自動二次壓降測量儀
-
產品特征
1、三相三線，三相四線、單相及零位方式全自動測量。
2、接線錯誤自動提示，多重保護，使用安全。
3、測量數據自動根據誤差大小進行量程切換。
4、采用電子式原理線路結合DSP技術使測試穩定性好，抗干擾能力強。
5、測量完畢，自動計算合成誤差及壓降誤差。

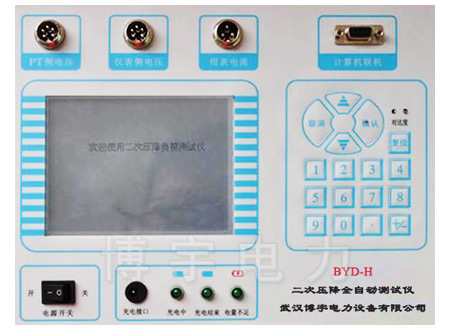

6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；只需操作四個按鍵便可完成所有功能。
7、數據自動修正功能；完全消除導線、隔離互感器及現場干擾帶來的誤差。
-
產品參數
1、環境條件
溫度：-5℃～40℃
相對濕度：<95%（25℃）
海拔高度：<2500m
電源頻率：50±1HZ
電源電壓：220±15%（戶內）、100V±10%（戶外）
外界干擾：無特強震動、無特強電磁場
2、儀器的測量范圍及分辨率
測量范圍：比差：0.001%～19.99%；角差：0.01'～599'
分 辨 率：比差：0.001%；角差：0.01'
3、基本誤差
ΔX=±(2%×X+2%×Y±2個字±0.01%)
ΔY=±(2%×X+2%×Y±2個字±0.5')
X、Y儀器的測量值
ΔX、ΔY儀器的允許誤差值
2個字——儀器的量化誤差
電壓表頭準確度：1%
4、基本誤差
電壓：80～120V
5、極性指示動作值
誤差：比差大于20%或角差大于600'
6、測量時，自動換相時，由于內附標準隔離電壓互感器而引起的瞬時浪涌電流小于0.1A,標準電壓互感器在100V時空載激磁電流小于0.01A。
7、絕緣試驗
電源插座對地1500V搖表大于20MΩ
8、儀器消耗功率：7VA
9、外形尺寸：420×320×200
10、重量：4kg
-
