尊敬的用戶：歡迎您使用本公司生產的BY2671E絕緣電阻測試儀。為了保障您的安全和產品的正常使用，請仔細閱讀使用說明書后再進行操作。
一．慨述
通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、導線、馬達），可以隔離并修復發生故障的部件。
利用絕緣測試來檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全具有重要意義。
在給系統加電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能；絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。在歐盟，該項測試是強制性的，即使對最小的民用系統也是如此。
二．性能特點
多檔測試電壓，測量絕緣電阻高達200GΩ。
絕緣電阻值采用3½LCD數字顯示。
絕緣電阻測量自動轉換量程，讀數方便。
輸出短路電流大于3mA，滿足對容性負載快速充電的要求。
抗干擾能力強，讀數穩定、可靠。
完備的保護功能，保障操作安全。
可充電鋰電池供電，當電池電量不足時有欠壓提示。
三． 技術指標
3.1 主要技術指標
| 額定電壓（V） | 500 | 1000 | 2500 | 5000 |
| 工作電壓（V） | 額定電壓×（1±10%） | |||
| 測量范圍 | 0～20GΩ | 0～50GΩ | 0～100GΩ | 0～200GΩ |
| 最大誤差:±10%RDG+3d （測量值超量程顯示“1”） | ||||
| 輸出短路電流 | ≥1.5mA | ≥1.5mA | ≥3mA | ≥3mA |
3.2 其它
整機功耗：≤5W
工作溫度與濕度：0℃～40℃；≤85%RH
耐壓：AC2.5kV 50Hz 1min
工作電源：12V（1.2Ah）可充電池
充電電源：AC220V 50HZ (±10%)
尺寸：260mm(L)× 198mm(W)× 105mm(D)
重量：約2kg

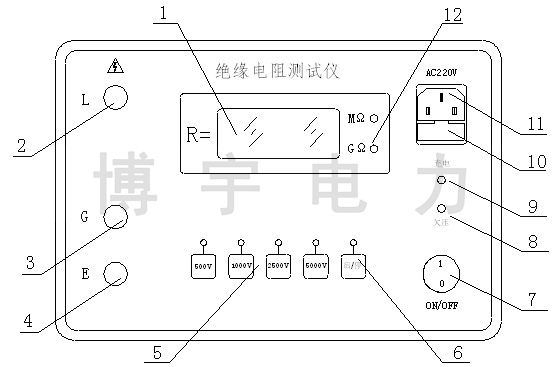

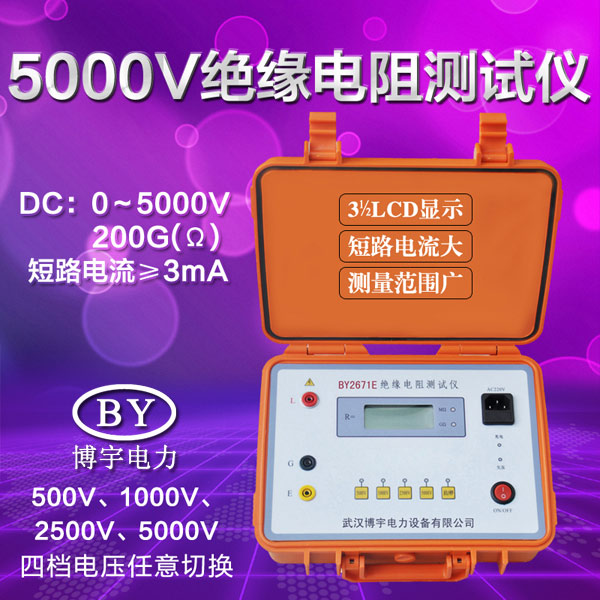

3.3 外觀（見下圖）
| 1.LCD顯示屏 | 2.測試端L（線路） | 3.測試端G(屏蔽端) |
| 4.測試端E（接地） | 5.電壓選擇按鍵 | 6.高壓啟/停按鍵 |
| 7.電源開關 | 8.欠壓指示燈 | 9. 充電指示燈 |
| 10.保險管 | 11. 充電電源接口（AC220V） | |
四．使用方法
警告：
確保被測試品安全接地、不帶電。
確保儀表E端（接地端）接地。
確保電池電量充足，如果 "欠壓"燈點亮將無法正常測試。
輕觸"啟/停"按鍵，儀表E、L端將輸出高壓，請注意安全！
測試完畢，輕觸 "啟/停"按鈕，關閉高壓。
4.1 測試線連接

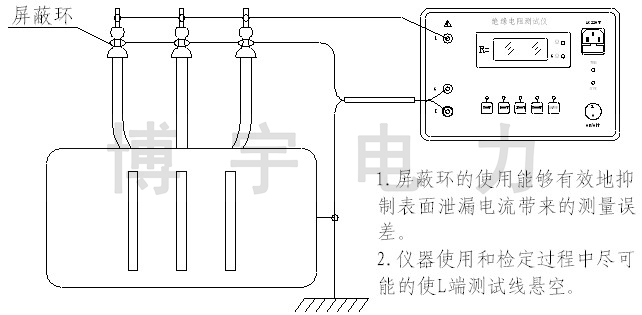

將被測設備，用儀器配備專用測試線連接，參考下圖牢固、可靠連接。
4.2 開啟電源
開啟儀器"電源開關"，儀器發光管點。LCD顯示開路"1"。
4.3 開啟高壓
用"電壓選擇按鍵"選擇所需的測試電壓后對應指示燈點亮。按"啟/停"按鍵后對應指示燈點亮，儀器啟動高壓。
4.4 絕緣電阻測試
將儀表E端接試品的接地端，L端接試品的線路端;啟動高壓，儀器進入測試狀態中，屏幕顯示被測試品絕緣電阻值。（對應讀取顯示值單位）
4.5 關閉高壓
儀器進入測試狀態中，屏幕顯示被測試品絕緣電阻值（對應讀取顯示值單位），測試完成后按"啟/停"按鍵對應指示燈熄滅，儀器關閉高壓。
4.6 充電
連接AC220V充電電源接口后，"充電"指示燈閃動，充滿后"充電"指示燈長亮。(若長時間不使用儀器，請保證3～5個月充電一次。)
五. 故障分析與排除
| 故障現象 | 原因分析 | 排除方法 | 備注 |
| 開機無顯示或開機自動關閉 | 電池欠壓 | 重新充電 | 第一次充電不少于8小時 |
| 啟動失敗 | 重新啟動電源開關 | ||
| 測試中顯示“1” | 測試回路是否開路 | 檢查測試回路 | 測量值最大顯示“1” |
| 測試超量程 | 選用其它產品 | ||
| 無法充電 | 保險管燒毀 | 更換同型號保險管 | |
| 充電電源線開路 | 更換電源線 |
六．注意事項
6.1 儀器開始測試時請勿觸動測試夾具，以免高壓傷人。
6.2 測試完成后，儀器內部等效內阻與被測容性試品構成放電回路，等待充分放電后方可拆卸測試夾具（放電時間根據被測容性試品的大小相關），拆卸時不要觸任何金屬部位。
6.3 將被測試品的外絕緣層套上金屬環與儀器"G"屏蔽端連接（如上圖），可有效減小因污垢、潮濕等表面泄露引入的測量誤差。
6.4 測試初始，儀器顯示數值單調上升，是由于對被測試品充電造成，等待顯示數值穩定后讀取示值。
6.5 為防止儀器使用中鋰電池過放電損壞，儀器"欠電壓"指示燈點亮后將強制關閉電源，請插上充電電源接口，充滿電后再次使用。
6.6 為了人身安全本儀器充電狀態中將無法使用，若有特殊要求請協議生產。
