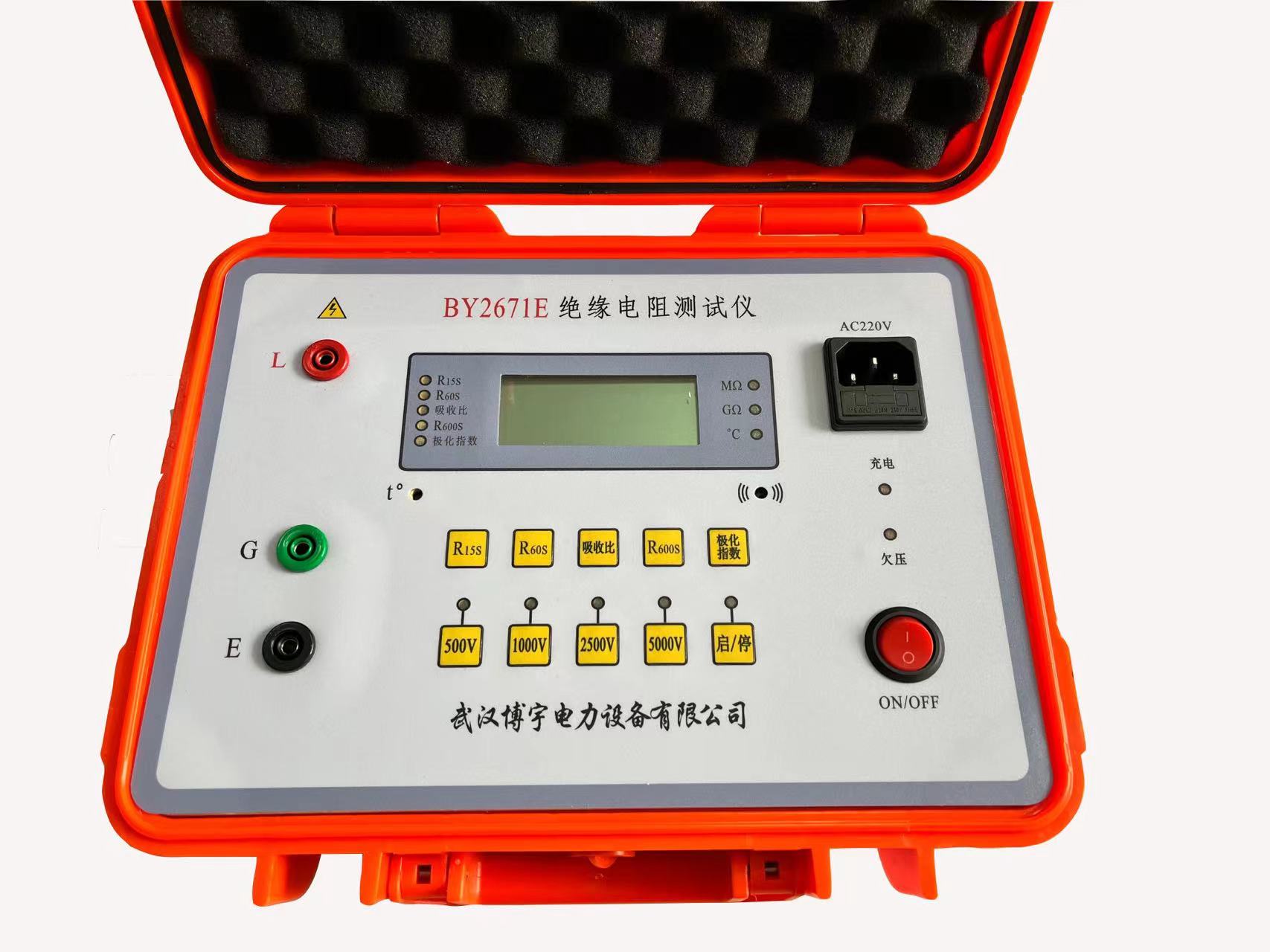

BY2671E絕緣電阻測試儀工作原理及性能特點
發布時間：2022-11-23 閱讀次數：2374
一、本儀器是根據絕緣電阻測量的基本要求，采用最新電子電路設計而成的，其基本原理是采用電壓、電流法測量被測物的電阻值：R=V/I。機內的存儲、運算電路使本機可自動測量吸收比（R1min/R15s）和極化指數（R10min/R1min）。
本儀器采用高壓逆變電路將DC供電逆變為額定高壓輸出500V、1000V、2500V、5000V施加到被測試品兩端，采用了先進電壓、電流采樣電路，將采樣被測試品兩端的電壓和流經被測試品體內的電流量實行除運算，得到數字量結果輸出到高精度A/D器，將A/D轉換結果輸出MCU電路處理。并由LCD數顯示屏直接讀取電阻值，該A/D轉換器在啟動高壓測試后的第15s、1min、10min時自動進行轉換，并將數據存入數據存儲器；存儲器內的數據可自動或手動調出讀取，也能進行R1min/R15s、R10min/R1min運算，并讀出數值。
二、性能特點
● 多檔測試電壓：500V、1000V、2500V、5000V。
● 測量絕緣電阻高達1TΩ。
● 絕緣電阻值采用31/2LCD數字顯示。
● 絕緣電阻測量自動轉換量程，讀數方便。
● 測量當前環境溫度。
● 自動計時功能，儀器蜂鳴器每間隔15秒短鳴一次。
● 自動測量計算并存儲R15S、R60S、R600S、吸收比、極化指數值。
● 輸出短路電流大于5mA，滿足對容性負載快速充電的要求。
● 抗干擾能力強，讀數穩定、可靠。
● 完備的保護功能，保障操作安全。
● 可充電鋰電池供電，當電池電量不足時自動關機。
